| Наименование параметров | Значения параметров | ||||||||||||
| Номинальный диаметр DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| Условная пропускная способность Kvy, м3/ч* (основной ряд) |
1,6 2,5 |
2,5 4,0 6,3 |
4,0 6,3 10 |
6,3 10 16 |
10 16 25 |
16 25 32 |
25 32 40 |
32 40 63 |
63 100 125 |
100 125 160 |
160 200 250 280 |
250 360 450 630 |
|
| Условная пропускная способность Kvy, м3/ч* (дополнительный ряд) |
1,0 4,0 |
3,2 | 8,0 | 12,5 | 20 | 50 | 80 | ||||||
| Номинальное давление PN, МПа |
1,6 |
||||||||||||
| Диапазон настройки, МПа | 0,04-0,7** |
0,04 - 0,16 - с желтой пружиной |
|||||||||||
| 0,6-1,0 |
0,6 - 1,0 - с двумя серыми пружинами |
||||||||||||
| 0,04-0,16 с желтой пружиной |
0,04-0,16 |
||||||||||||
| 0,1-0,4 с красной пружиной |
0,1 - 0,4 |
||||||||||||
| 0,3-1,0 с красной пружиной |
0,3 - 1,0 |
||||||||||||
| Зона пропорциональности, % от верхнего предела настройки, не более |
16 |
||||||||||||
| Относительная протечка, % от Kvy, не более |
0,6 |
||||||||||||
| Строительная длина, мм | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
| Высота, мм, не более | 465 | 470 | 475 | 490 | 295 | 510 | 530 | 550 | 600 | 860 | 900 | 1350 | |
| Масса, кг, не более | 9 | 10 | 11 | 12 | 14 | 16 | 21 | 26 | 40 | 65 | 87 | 190 | |
* По требования Заказчика выпускаются изделия с другими значениями Kvy.
** Регуляторы поставляются с двумя пружинами настройки, позволяющими (совместно или по отдельности) производить настройку регулируемого параметра не требуемое значение в пределах от 0,04 до 07 МПа. При настройке на конкретное значение следует установить пружину ( или обе пружины) с необходимым диапазоном настройки.
Купить регуляторы давления "до себя" прямого действия ВРДД по цене производителя
Используется для поддержания заданного давления до регулятора (после объекта) путем изменения расхода рабочих сред, протекающих по трубопроводам. Регулятор является нормально закрытым.
Действие на поток - повышение давления до регулятора.
Типовое применение: поддержание заданного давления в обратном трубопроводе теплоносителя в системах теплоснабжения. Регулирование происходит только при наличии расхода рабочей среды.

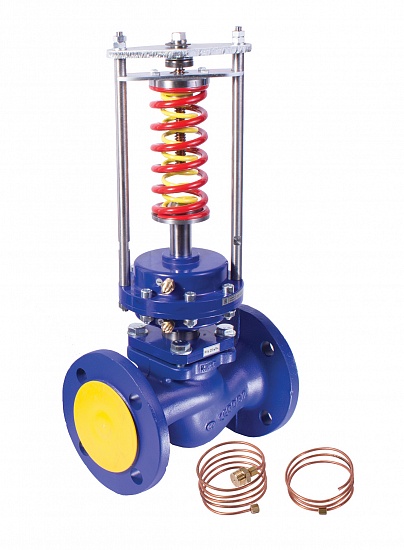

Комплектность поставки:
- Регулятор ВРДД - 1 шт.
- Импульсная трубка со штуцером - 2 шт.
- Пружина (желтая) - 1 шт.*
- Пружина (красная) - 1 шт.*
- Пружина (большая и малая серые) - 2 шт.*
*Регуляторы поставляются с двумя пружинами: желтая и красная или две серые.
Поставка с двумя пружинами позволяет (совместно или по отдельности) производить настройку регулируемого параметра на требуемое значение в пределах от 0,04 до 0,7 МПа.
Пружина (желтая) - 1 шт.* Пружина (красная) - 1 шт.* Пружина (большая и малая серые) - 2 шт.* *Регуляторы поставляются с двумя пружинами: желтая и красная или две серые.
| Наименование параметров | Значения параметров | ||||||||||||
| Номинальный диаметр DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| Условная пропускная способность Kvy, м3/ч* (основной ряд) |
1,6 2,5 |
2,5 4,0 6,3 |
4,0 6,3 10 |
6,3 10 16 |
10 16 25 |
16 25 32 |
25 32 40 |
32 40 63 |
63 100 125 |
100 125 160 |
160 200 250 280 |
250 360 450 630 |
|
| Условная пропускная способность Kvy, м3/ч* (дополнительный ряд) |
1,0 4,0 |
3,2 | 8,0 | 12,5 | 20 | 50 | 80 | ||||||
| Номинальное давление PN, МПа |
1,6 |
||||||||||||
| Диапазон настройки, МПа | 0,04-0,7** |
0,04 - 0,16 - с желтой пружиной |
|||||||||||
| 0,6-1,0 |
0,6 - 1,0 - с двумя серыми пружинами |
||||||||||||
| 0,04-0,16 с желтой пружиной |
0,04-0,16 |
||||||||||||
| 0,1-0,4 с красной пружиной |
0,1 - 0,4 |
||||||||||||
| 0,3-1,0 с красной пружиной |
0,3 - 1,0 |
||||||||||||
| Зона пропорциональности, % от верхнего предела настройки, не более |
16 |
||||||||||||
| Относительная протечка, % от Kvy, не более |
0,6 |
||||||||||||
| Строительная длина, мм | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
| Высота, мм, не более | 465 | 470 | 475 | 490 | 295 | 510 | 530 | 550 | 600 | 860 | 900 | 1350 | |
| Масса, кг, не более | 9 | 10 | 11 | 12 | 14 | 16 | 21 | 26 | 40 | 65 | 87 | 190 | |
* По требования Заказчика выпускаются изделия с другими значениями Kvy.
** Регуляторы поставляются с двумя пружинами настройки, позволяющими (совместно или по отдельности) производить настройку регулируемого параметра не требуемое значение в пределах от 0,04 до 07 МПа. При настройке на конкретное значение следует установить пружину ( или обе пружины) с необходимым диапазоном настройки.
