Технические характеристики термопреобразователя сопротивления ТСП-Н 5
| Исполнение | 5 исполнение тип PL алюминиевая головка |
| Диаметр монтажной части d | 4, 6 мм |
| Длина монтажной части L | 50, 60, 80, 100, 120, ... до 3150 мм |
| Крепление | без элементов крепления (боковым зажимным винтом гильзы) |
| НСХ | Pt100, Pt500, Pt1000, 100П |
| Класс (ГОСТ 6651) | А, В |
| Схема эл. соединений | 4-х проводная, 2-х проводная |
| Диапазон измеряемых температур | 0°C...+160°C, -50°С...+180°C, -50°C...+400°C |
| Время термического срабатывания | не более 6 секунд |
| Межповерочный интервал |
5 лет для диапазона 0°C...+160°C и -50°С...+180°C; 2 года для диапазона -50°C...+400°C |
Маркировка ТСП-Н 5 исполнения

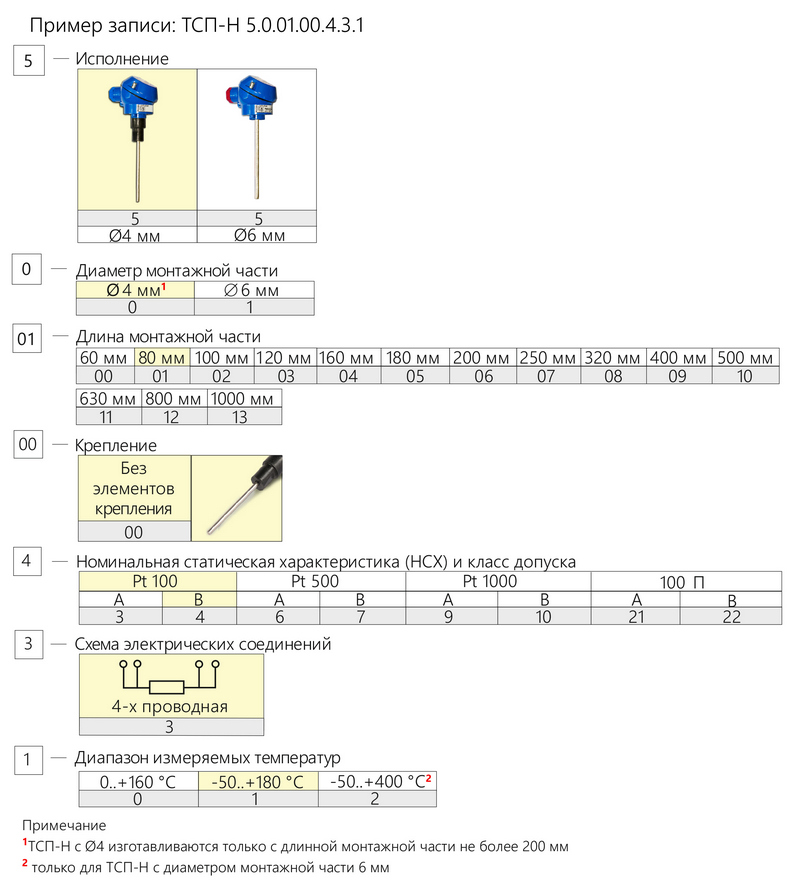

ТСП-Н 5.0.01.00.4.3.1 — расшифровка по схеме условных обозначений:
5 - Исполнение 5.
0 - диаметр монтажной части 4 мм.
01 - длина монтажной части 80 мм.
00 - без элементов крепления - крепление боковым зажимным винтом в гильзе.
4 - НСХ Pt100 класс В.
3 - Схема электрических соединений 4-х проводная
1 - Диапазон измеряемых температур -50°С...+180°C.
Оформление заявки
При оформлении заявки укажите, пожалуйста, маркировку ТСП-Н (через точку) или требуемые технические характеристики:
- Исполнение: 5-е (синяя головка) или другое
- Длину монтажной части: 60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 600 мм...
- Номинальную статическую характеристику: Pt100, Pt500, Pt1000, 100П
- Класс допуска: В или А
- Схему электрических соединений: 4-х проводную, 2-х проводную
- Диапазон измеряемых температур: 0°C...+160°C, -50°С...+180°C или -50°C...+400°C
- Требуются ли гильза и бобышка к ТСП-Н
Заявки присылайте на наш e-mail: gt@gigaterm.ru
Назначение термопреобразователя ТСП-Н 5
Термопреобразователь предназначен для измерения температуры в системах контроля и автоматического регулирования различного назначения, для которых устанавливается малое время реагирования.
Термопреобразователь должен эксплуатироваться с защитной гильзой.
Конструкция
Термопреобразователь состоит из чувствительного элемента помещенный в защитную трубку ∅4 (∅6), резьбовой втулки, клеммной колодки, алюминиевого корпуса и крышки.
Крышка через резиновую прокладку крепиться на корпусе и фиксируется двумя винтами, создавая при этом герметичное соединение.
Резьбовая втулка имеет косой срез для фиксирования термопреобразователя в гильзе с целью предотвращения несанкционированного доступа к схеме подключения без нарушения пломбировки.
Установка
Термопреобразователь монтируется на трубопровод при помощи гильз защитных конструктивного исполнения 3 и бобышек приварных БП 1 (или БП 2).
ВНИМАНИЕ!
Зазор между гильзой защитной и пазом в резьбовой втулке термопреобразователя составляет ~2 мм.
Пломбировка осуществляется через винт на гильзе, отверстие в корпусе и отверстия двух винтов, зажимающих крышку термопреобразователя.
Подключение
Соединение с внешними устройствами осуществляется при помощи кабеля соответствующего сечения и количества проводов, соответствующего схеме подключения термопреобразователя.
Кабель заводится через сальниковый ввод внутрь корпуса и подсоединяется к схеме через клеммную колодку гайками и шайбами.
Технические характеристики термопреобразователя сопротивления ТСП-Н 5
| Исполнение | 5 исполнение тип PL алюминиевая головка |
| Диаметр монтажной части d | 4, 6 мм |
| Длина монтажной части L | 50, 60, 80, 100, 120, ... до 3150 мм |
| Крепление | без элементов крепления (боковым зажимным винтом гильзы) |
| НСХ | Pt100, Pt500, Pt1000, 100П |
| Класс (ГОСТ 6651) | А, В |
| Схема эл. соединений | 4-х проводная, 2-х проводная |
| Диапазон измеряемых температур | 0°C...+160°C, -50°С...+180°C, -50°C...+400°C |
| Время термического срабатывания | не более 6 секунд |
| Межповерочный интервал |
5 лет для диапазона 0°C...+160°C и -50°С...+180°C; 2 года для диапазона -50°C...+400°C |
Маркировка ТСП-Н 5 исполнения
ТСП-Н 5.0.01.00.4.3.1 — расшифровка по схеме условных обозначений:
5 - Исполнение 5.
0 - диаметр монтажной части 4 мм.
01 - длина монтажной части 80 мм.
00 - без элементов крепления - крепление боковым зажимным винтом в гильзе.
4 - НСХ Pt100 класс В.
3 - Схема электрических соединений 4-х проводная
1 - Диапазон измеряемых температур -50°С...+180°C.
Оформление заявки
При оформлении заявки укажите, пожалуйста, маркировку ТСП-Н (через точку) или требуемые технические характеристики:
- Исполнение: 5-е (синяя головка) или другое
- Длину монтажной части: 60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 600 мм...
- Номинальную статическую характеристику: Pt100, Pt500, Pt1000, 100П
- Класс допуска: В или А
- Схему электрических соединений: 4-х проводную, 2-х проводную
- Диапазон измеряемых температур: 0°C...+160°C, -50°С...+180°C или -50°C...+400°C
- Требуются ли гильза и бобышка к ТСП-Н
Заявки присылайте на наш e-mail: gt@gigaterm.ru
